MVR蒸发技术——蒸发结晶关键技术

MVR全称是机械压缩蒸发器  Mechanical Vapor Recompression（MVR），利用MVR（蒸汽机械压缩装置）把全部的二次蒸汽压缩升温成加热蒸汽并循环往复利用的蒸发浓缩设备。

特点是利用蒸发器中产生的二次蒸汽，经压缩机压缩，压力、温度升高．热焓增加。然后送到蒸发器的加热室当作加热蒸汽使用，使料液维持沸腾状态，而加热蒸汽本身则冷凝成水。这样，蒸汽就得到了充分的利用，回收了潜热，提高了热效率，减少了对外部加热及冷却资源的需求，降低能耗，减少污染。

MVR技术特点

1）热效率高，低能耗、低运行费用； 2）结构紧凑，占地面积小；3）公用工程配套少，工程总投资少； 4）运行平稳，自动化程度高； 5）无需原生蒸汽；可以在40℃以下蒸发而无需冷冻设备，特别适合于热敏性物料，不易使物料变性。

MVR技术简介

MVR全称是：机械压缩蒸发器  Mechanical Vapor Recompression(MVR)，利用MVR(蒸汽机械压缩装置)把全部的二次蒸汽压缩升温成加热蒸汽并循环往复利用的蒸发浓缩设备。

主要原理：

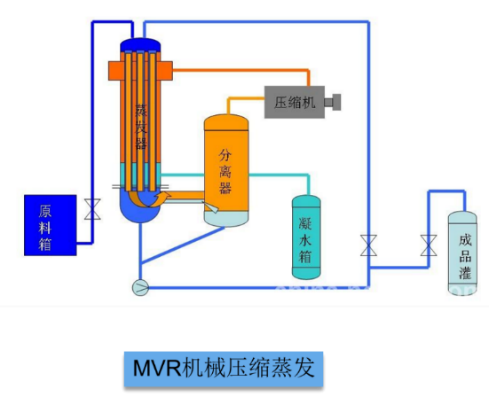

机械式蒸汽再压缩 (MVR)蒸发器利用蒸发器中产生的二次蒸汽，经压缩机压缩，压力、温度升高，热焓增加，然后送到蒸发器的加热室当作加热蒸汽使用，使料液维持沸腾状态，而加热蒸汽本身则冷凝成水。这样，原来要废弃的蒸汽就得到了充分的利用，回收了潜热，又提高了热效率，生蒸汽的经济性相当于多效蒸发的30效，减少了对外部加热及冷却资源的需求，降低能耗，减少污染。

主要特点：

01. MVR 节能蒸发器技术是目前国际先进的蒸发器技术，仅需要极少量生蒸汽(开机启动时需少量生蒸汽，正常运行中几乎不再需要生蒸汽)，大大地降低企业运行成本，减少环境污染。

02. 由于采用压缩机提供热源，和传统蒸发器相比，温差小得多，能够达到温和蒸发，大大地提高产品质量、降低结垢。

03. 无需冷凝器或只需很小面积的冷凝器，结构与流程非常简单，全自动操作，可连续运行，安全可靠。

04. 设备内配CIP清洗管路，可实现就地清洗，整套设备操作方便，无死角。

05. 该蒸发器是物料在低温(蒸发温度50℃-100℃)、且不产生泡沫的状态下进行蒸发，料液均匀，不跑料，不易结焦，物料加热变性最小。

06.MVR蒸发器的安装空间是普通多效蒸发器的两倍左右，设备投资金额也较大，但是运行费用比普通多效蒸发器要低很多。

07.为了避免操作人员失误或因错误操作引起MVR发生故障，保护设备的自控操作系统是必要的。

08. 传统多效蒸发器采用新鲜蒸汽作为能源，如五效蒸发器蒸发1吨水一般消耗新鲜蒸汽0.23吨；MVR机械压缩蒸发器消耗的能源是电能，蒸发1吨水一般消耗电15-27度，一般沸点升高较小的物料可以达到吨水电耗20度以下。能源节省程度与用户当地的新鲜蒸汽单价与电价密切相关，如蒸汽单价180元/吨，电价每度0.7元与五效蒸发器比，每蒸发一吨水能耗节省0.23*180-20*0.7=27.4元，如蒸发量为100吨，每年运行时间为330天，每天工作24小时，每年的节约能耗费用是27.4*100*24*330=21700800元。MVR蒸发器比五效蒸发器节能60%以上。

09. MVR机械压缩蒸发器的价格是多效蒸发器的2倍上下，对于新建项目，比较投资差异，投资采购MVR多花的投入一般在300个运行日内可收回。对于用MVR机械压缩蒸发器替换原有的多效蒸发器的节能改造项目，改造投资一般在500个运行工作日内可以收回。

适用范围：

适用于各类物料进行蒸发浓缩结晶，特别是产品沸点上升(BPR)不是很大的产品或易蒸发的稀物料。

MVR蒸发器的耗电量

MVR蒸发器几乎不会用到蒸汽，但所消耗的电量要比普通多效蒸发器要大很多，换句话说，MVR主要使用的能源是电能。MVR(蒸汽机械压缩风机)的主电机耗电量大小主要取决于蒸发器的换热面积与蒸发温度以及物料本身的特性。

MVR蒸发浓缩设备

利用MVR(蒸汽机械压缩装置)把全部的二次蒸汽压缩升温成加热蒸汽并循环往复利用的蒸发浓缩设备。

MVR蒸发器的安装空间是普通多效蒸发器的两倍左右，设备投资金额也较大，但是运行费用比普通多效蒸发器要低很多。

为了避免操作人员失误或因错误操作引起MVR发生故障，保护设备的自控操作系统是必要的。

MVR蒸发器的几种形式

根据浓缩产品的物料特性与最终浓缩液的浓缩程度主要供应以下三种

CSFM

适用于物料的沸点上升（BPE）不是很大，通过MVR单次压缩二次蒸汽即可满足设计要求的情况。比起CDFM形式，安装空间更小，设备投资费用较低。

CDFM

使用CSFM不能充分达到设计浓度的情况下所使用的蒸发器形式，把二次蒸汽进行二次或更多次压缩来得到比CSFM更高温度的加热蒸汽。

CDFM比CSFM设备安装空间要大，设备投资费用也相对较高。

根据蒸发浓缩产品的特性(BPE、粘度、出料浓度要求、有无结晶生成等情况)可以提供其它形式的CDFM，如将两台压缩机串联等。

将MVR与多效结合的形式

这是一种节能的组合，从上世纪九十年代末起兴起并流行于欧美，并于2009年进入中国市场，是大中型节能蒸发器目前的主流设计流程，也是大型节能蒸发器的发展方向，在确保可靠性的前提下提倡绿色节能理念，设计中优先大量采用板式蒸发、降膜蒸发等高性能节能传热技术单元。根据物料的自身状况、产能大小、系统节能性能要求、投资额度大小限制，可以生成多种不同的配置变化。
