板框压滤机是污水处理系统中的针对污泥处理的设备，其作用是将污水处理剩余污泥进行压滤，形成大块滤饼（泥饼），以便清运处理。
一、板框压滤机的工作原理

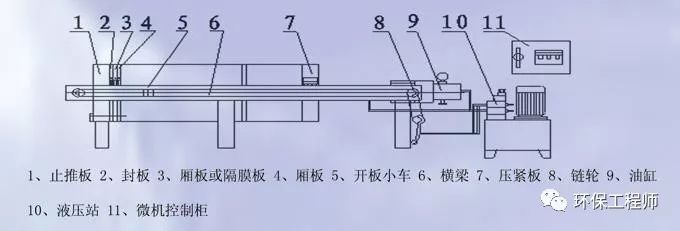

板框压滤机由压滤机滤板、液压系统、压滤机框、滤板传输系统和电气系统等五大部分组成。结构如图所示：
板框压滤机工作运行的原理比较简单，先由液压施力压紧板框组，沉淀的淤泥由中间进入，分布到各滤布之间。由于板框压紧，淤泥无法外溢，在螺杆泵和隔膜泵的高压之下，淤泥中的水分由滤布中渗出，流入回水管，而泥饼则留在了空腔中。之后板框卸压，滤板拉开，泥饼靠重力落下，由汽车拉走，因此说压滤过程是污水处理工艺中的最后一道工序。
板框压滤机对于滤渣压缩性大或近于不可压缩的悬浮液都能适用。适合的悬浮液的固体颗粒浓度一般为10%以下，操作压力一般为0.3～0.6兆帕，特殊 的可达3兆帕或更高。过滤面积可以随所用的板框数目增减。板框通常为正方形，滤框的内边长为 320～2000毫米，框厚为16～80毫米，过滤面积为1～1200平米。板与框用手动螺旋、电动螺旋和液压等方式压紧。板和框用木材、铸铁、铸钢、不锈钢、聚丙烯和橡胶等材料制造。
二、板框压滤机的安全操作规程
1、所有规格压滤机上面所放滤板数量均不能少于铭牌规定的数量，压紧压力、进料压力、压榨压力与进料温度均不能超过说明书规定范围。滤布损坏应及时更换，液压油（春夏季用68号抗磨液压油，秋冬季用46号抗磨液压油）。一般环境下半年更换一次液压油，灰尘大的环境下1-3个月更换一次及清洗一次油缸、油箱等所有液压元件。
2、机械式压滤机传动部位丝杆、丝母、轴承、轴室及液压型机械型滑轮轴等每班应加注2-3次液态润滑油，严禁在丝杆上抹干式钙基脂润滑油，严禁在压紧状态下再次启动压紧动作，严禁随意调整电流继电器参数。
3、液压式压滤机在工作时油缸后禁止人员停留或经过，压紧或退回时必须有人看守作业，各液压件不得随意调整，以防压力失控造成设备损坏或危及人身安全。
4、滤板密封面必须清洁无褶皱，滤板应与主梁拉垂直且整齐，不得一边偏前一边偏后，否则不得启动压紧动作。拉板卸渣过程中严禁将头和肢体伸入滤板间。油缸内空气必须排净。
5、所有滤板进料口必须清除干净，以免堵塞使用损坏滤板。滤布应及时清洗。
6、电控箱要保持干燥，各种电器禁止用水冲洗。压滤机必须有接地线，以防短路、漏电。
7、隔膜式压滤机在过滤时排水及排气阀门必须在开启状态，压榨时应缓慢打开进水或进气阀，隔膜板腔内压榨水或是空气未排净以前严禁松开滤板。
8、必须经过一次低压压紧，二次高压压紧后才能正常进料，以保证滤板的平行度。
三、板框压滤机常见故障分析
1、板块本身的损坏
造成板块本身损坏的原因有：
1、当污泥过稠或干块遗留时，就会造成供料口的堵塞，此时滤板间没有了介质只剩下液压系统本身的压力，此时板块本身由于长时间受压极易造成损坏。2、供料不足或供料中含有不合适的固体颗粒时，同样会造成板框本身受力过多以至于损坏。3、如果流出口被固体堵塞或启动时关闭了供料阀或出阀，压力无处外泄，以至于造成损坏。4、滤板清理不净时，有时会造成介质外泄，一旦外泄，板框边缘就会被冲刷出一道一道的小沟来，介质的大量外泄造成压力无法升高，泥饼无法形成。
对应故障的排除的方法：
1、使用尼龙的清洗刮刀，除去进料口的泥2 、完成这个周期，减少滤板容积3、检查滤布，清理排水口，检查出口，打开相应阀门，释放压力4 、仔细清理滤板，修复滤板
2、板框间渗水
造成板框间渗水的原因主要有：
1、液压低2、滤布褶皱和滤布上有孔3、密封表面有块状物。
板框间渗水的处理方法比较简单，只要相应的增加液压、更换滤布或者使用尼龙刮刀清除密封表面的块状物就可以了。
3、形不成滤饼或滤饼不均匀
造成滤饼形不成或不均匀的原因有很多，供料不足或太稀，或者有堵塞现象都会引起这种现象。针对这些故障要细细的排查原因，最终找到确切的问题所在，然后对症施治解决问题。主要的解决办法有：增加供料、调整工艺，改善供料、清理滤布或更换滤布、清理堵塞处、清理供料孔、清理排水孔、清理或更换滤布、增加压力或泵功率、低压启动，不断增压等方法。
4、滤板行动迟缓或易掉
有的时候由于导向杆上油渍、污渍过多也会导致滤板行走迟缓，甚至会走偏掉下来。这个时候就要及时清理导向杆，并涂上黄油，保证其润滑性。要注意的一点是严禁在导向杆上抹稀油，因为稀油易掉使下边很滑，人员在这里操作检修极易摔倒，造成人身伤害事故。
5、液压系统的故障
板框压滤机的液压系统主要是提供压力的，当油腔A注油增多时活塞向左运动，压迫滤板使之密闭。当油腔B注油增多时活塞向右运动，滤板松开。由于制造精密， 液压系统故障较少，只要注意日常维护就可以了。尽管如此，由于磨损的缘故，每过一年左右就会出现漏油现象，这时就要维修更换O形密封圈。常见的液压故障还有压力保持不住和液压缸推进不合适。造成不能保持压力的原因主要有漏油、O形环磨损以及电磁阀不正常工作等，常用处理办法是卸下并检查阀门、更换O形环、清洗检查电磁阀或更换电磁阀。液压缸推进不合适是显然是空气被封在内部了，这时只要系统抽气就可以了，一般可以迅速解决。
6、滤饼和滤布脱离不良
(1) 检查过滤物料的流动性或浓度有无变化，如流动性或浓度不正常，则要延长过滤时间，降低滤饼的含湿率，使滤饼滤布脱离良好; (2) 检查加药量是否合适，调整加药量; (3) 检查进料泵的容量、压力是否合适，如不合适采取变化过滤时间等处理措施; (4) 滤布粘连，造成泥饼不能正常卸下，将滤板或压缩板两侧滤布底端绑在一起，滤布和滤板一同拉动，使泥饼顺利卸下。
7、滤室的充塞度不足或空室
滤室充塞不足或成空室，会导致滤板两侧压力不平衡，两侧压差过大会使滤板破坏，造成这种故障多是通道阻塞，应检查板框内部污泥通道及隔膜泵污泥管路，常见的阻塞物为小块破布或滤布折叠堵塞孔道，或者污泥粘性过大，停止压滤时没有反冲洗管道等造成管路堵塞。
8、滤布折叠
泥饼附在滤布上( 卸泥不完全) ，或滤布悬挂弹簧拉力不足，会造成滤布折叠，应清洗滤布，更换弹簧，并把滤布恢复到平整状态。
九、滤液浑浊
滤布有破损后，泥浆从破裂处侵入滤板，并从出液孔原样排出，使滤液变浑浊，这时过滤不能进行， 应检查浑浊液体出处的滤布，进行修补或更换新的 滤布。
四、滤板的修复
滤板的修复技术如下:
滤板在使用几年后，由于某种原因，使得边角处冲刷出一些沟痕来。沟痕一旦出现，就会迅速扩大，直至影响到滤饼的形成。一开始滤饼变软，之后变成半稀泥状，最后滤饼无法成形。由于滤板材料特殊，难于修补，只能换新的，所以造成了高昂的备件费消耗。这期间我们试用了一些修补剂，但效果一直不好，最近改用油面修补剂时情况终于出现了转机，试用效果很好，达到了密封效果。
具体修复方法如下：
1、清理沟槽，漏出新鲜面来，可用小锯条等清理2、黑白两种修补剂按1：1的比例调配好3、把调配好的修补剂涂在沟槽上，涂满稍高4、迅速套好滤布，将滤板挤在一起，使修补剂和滤布粘在一起，同时挤平沟槽5、挤压一段时间后，粘胶自然成型，不再变化，此时便可以正常使用了。
来源：环保工程师
